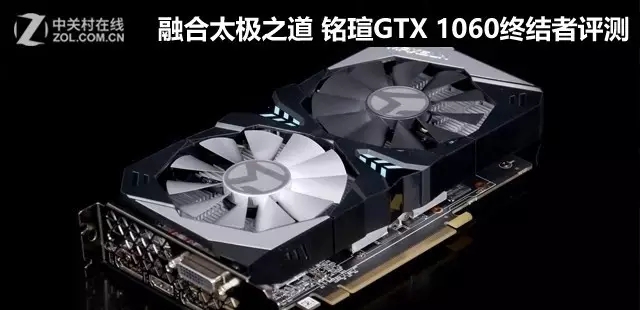

融合太极之道 铭瑄GTX 1060终结者评测

所谓太极即是阐明宇宙从无极而太极,以至万物化生的过程。其中的太极即为天地未开、混沌未分阴阳之前的状态。易经系辞:“是故易有太极,是生两仪”。两仪即为太极的阴、阳二仪。太极是中国文化史上的一个重要概念,它并非迷信,而是中国古代的一种哲学思想,来说明世界原本的范畴。无论是电影文学、游戏娱乐乃至产品设计,到处都能看到太极的元素。今天我们之所以提到太极,是因为我们收到的一款送测产品正是采用太极的理念而设计的,这款理念独特的产品是铭瑄的GTX 1060 6G 终结者。




\


将太极与科技产品融合的例子不算少见,但在显卡这种硬件上应用还是很稀有的。铭瑄作为在显卡业精心经营了15载的老牌厂商,却大胆地将太极融入到自家终结者系列显卡的设计中。那么太极元素和科技感十足的显卡会碰撞出怎样的火花呢?我们先从显卡外观说起。




\
铭瑄 GTX 1060 6G 终结者

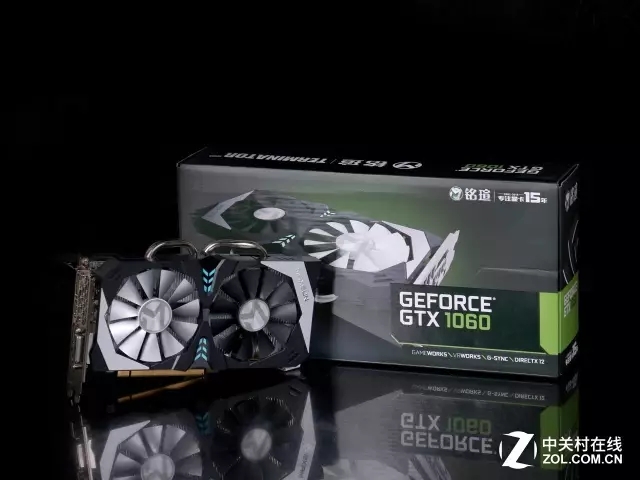

刚刚拿到这块卡时就被外包装上的产品图案所吸引了:这块卡居然采用黑白撞色设计,左边风扇是白色的,右边风扇是黑色的,看上去十分醒目。铭瑄的显卡在用色上的确比较大胆,之前的GTX 900系列,铭瑄就大面积使用天蓝色、红色等醒目的颜色,让人一眼看去就能记住,而这次的黑白设计更是抓人眼球。这还没完,在显卡的背面有一个做成太极阴阳鱼形状的信仰灯,周边还有4枚“乾卦”的符号,可谓是将太极巧妙地融入整块显卡的设计中。




\

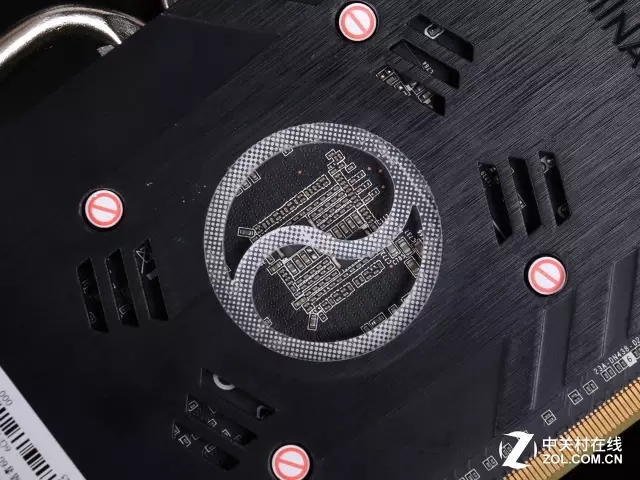

显卡信仰灯




如果只是在外表上融入太极元素,那么只能说皮毛而已,但该卡还将太极的理念融入到了显卡的功能中。这款GTX 1060 终结者的风扇采用特色正反吹设计,左边的风扇逆时针旋转,右边的风扇顺时针旋转,一正一反形成循环互补关系,带来比一般传统散热器更大的风量和更高的风压。铭瑄将其命名为“太极阴阳散热系统”,可谓是将太极精髓融会贯通。




\

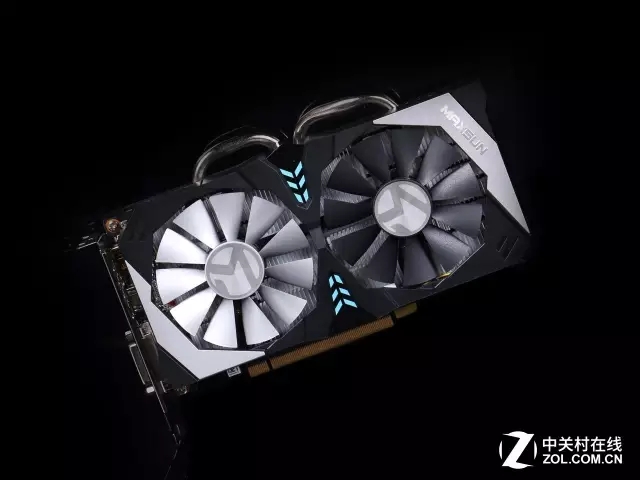

铭瑄 GTX 1060 6G 终结者




外观足够有新意,那么性能如何呢?我们接下来就通过一系列的软件和游戏测试,来看一看铭瑄的这款GTX 1060非公版显卡会有怎样的表现,让这款显卡给我们秀一秀它的太极功夫!




显卡拆解赏析


\

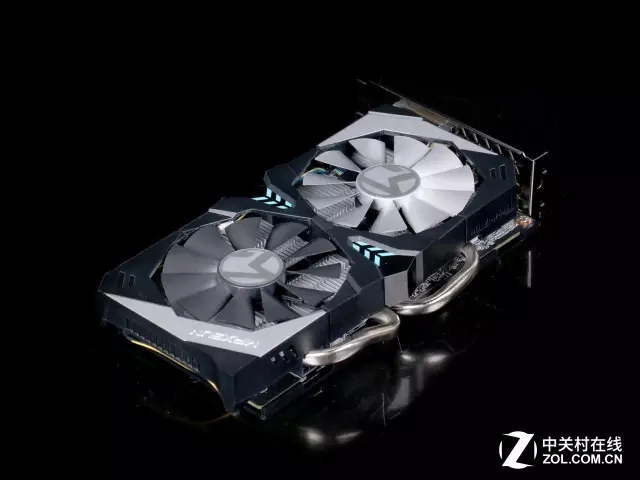

显卡风扇设计






铭瑄 GTX 1060 终结者显卡采用两枚9cm刀锋风扇,风扇拥有11片宽幅叶片,可有效引入大量气流,再加上左右风扇的正反吹设计,能够带来远超一般风扇的风量,提高散热效果。




\

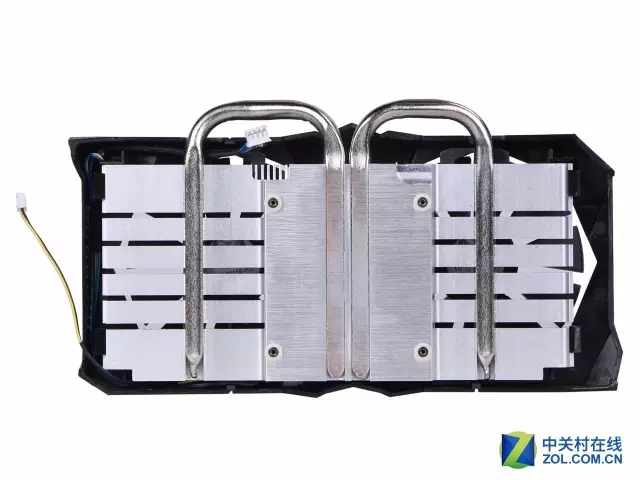

显卡散热器设计




铭瑄 GTX 1060 终结者显卡采用热管直触工艺,两根8mm软磁粉复合式热管让热量以更快的速度导向整个铝挤散热块,即使在高负载下,显卡也可保持在一个较低温度。




\

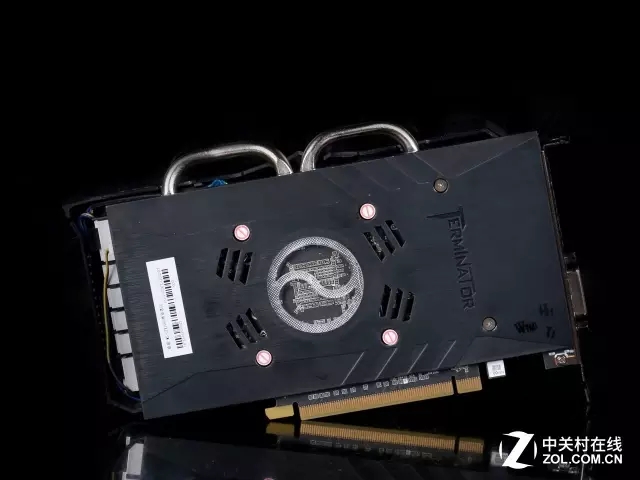

显卡背板设计

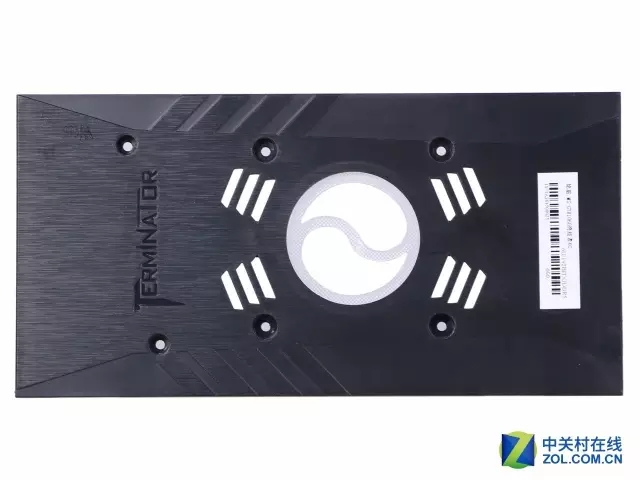

铭瑄 GTX 1060 终结者显卡配备一块特制的太极背板,该背板采用金属拉丝工艺,在中部是一个太极形状的镂空,镂空处内嵌蓝色信仰灯。这种镶嵌信仰灯的背板既美观又可保护显卡不受外力损伤。




\
显卡核心

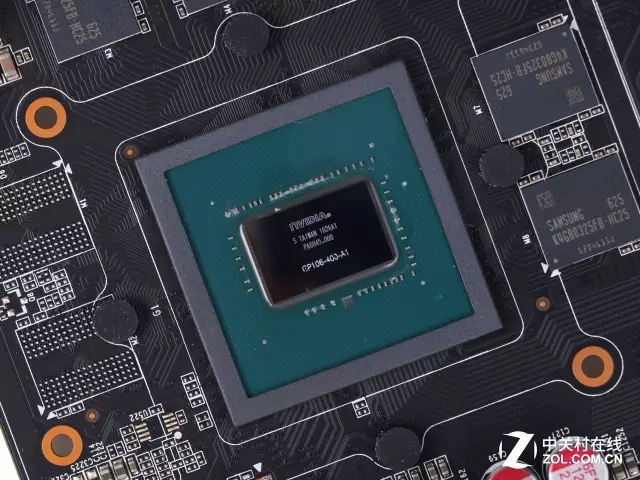

铭瑄 GTX 1060 终结者显卡搭载了一颗全新Pascal架构的GP106-400核心,拥有1280个流处理器、80个纹理单元和48个光栅单元,核心频率1506MHz,boost后可达1708MHz。该卡拥有6GB GDDR5显存,显存位宽192bit,显存频率8000MHz。




\
显卡供电设计

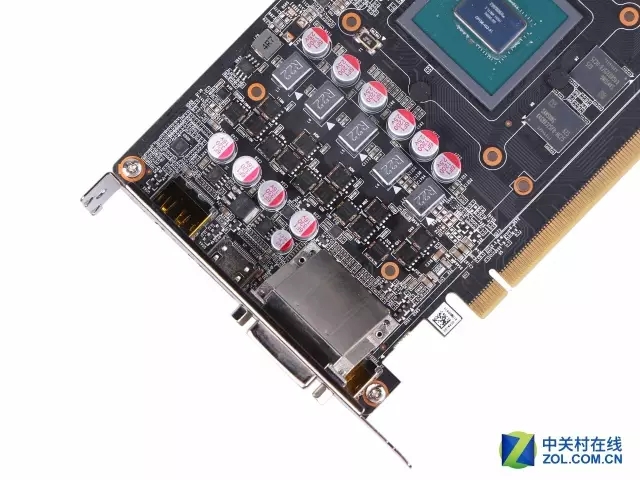

铭瑄 GTX 1060 终结者显卡采用4+1相供电设计,与公版的3+1相设计相比,可以提供更充足的电量。充足的电量供应是显卡性能的保证,更是显卡超频实力的体现。




\
辅助供电设计

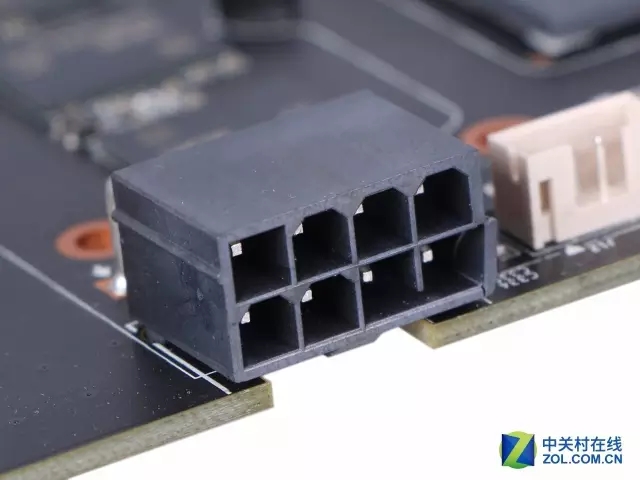

考虑到高频下稳定工作以及超频的需要,铭瑄 GTX 1060 终结者显卡配备的是8pin供电,不同于公版的6pin设计,能够为显卡额外提供75w的电力,而且卡口朝向PCB背面,方便电源线插拔。




\

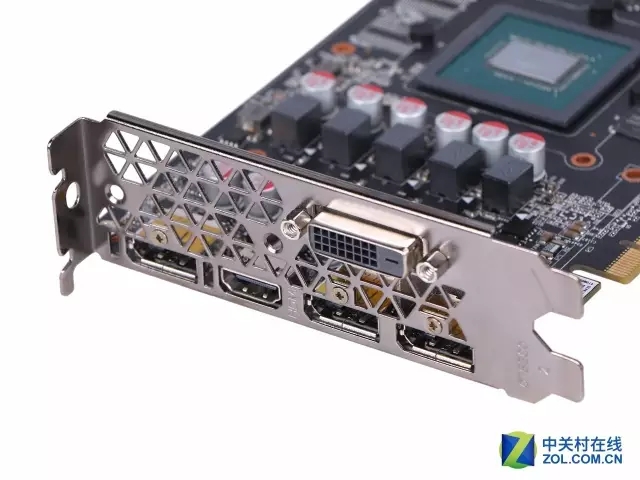

视频接口设计




铭瑄 GTX 1060 终结者为玩家提供3*DP+HDMI+DVI的全接口组合,能够保证兼容目前市面上大部分显示器的同时也能够满足需要多屏幕输出的玩家的需求。





测 试 平 台 软 硬 件 配 置

CPU i7-5960X

主板        X99

内存        DDR4-2400 8GB x4

硬盘        512G SSD

电源       1200W

系统及驱动程序

操作系统     Microsoft Windows 10

主板驱动     Intel芯片组驱动

显卡驱动     NVIDIA GeForce Game Ready Driver(368.39 WHQL)

DirectX环境 DirectX 11

帧数监控      Fraps 3.5.1 or Benchmark




理论性能测试:3DMark FireStrike




\

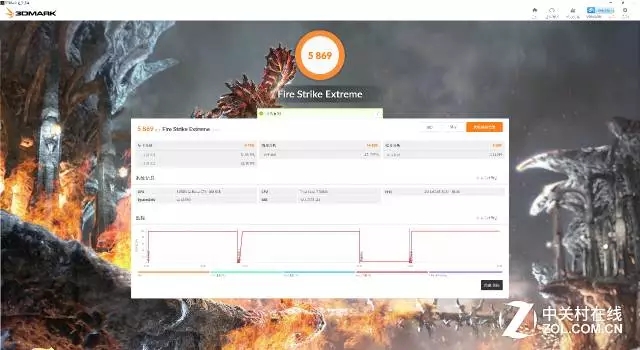

3DMark FireStrike Extreme成绩




通过新版3D Mark中的Extreme测试,我们得出结果,对于铭瑄 GTX 1060 6G 终结者显卡来说,在Extreme这样的2K分辨率下跑出了总成绩5869的不错成绩,其中图形分数更是达到6150分,成绩十分不错,照比公版有着一定幅度的领先。


DX12性能测试:3DMark Time Spy




\

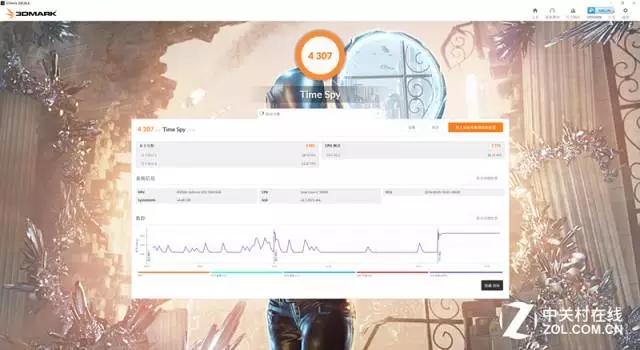

3DMark Time Spy成绩




Time Spy是第一个针对DX12的独立第三方基准测试工具,整个引擎完全基于DX12设计,可充分压榨显卡的DX12性能,测试负载也远远高于此前的DX11 FireStrike。在此项测试中,我们可以看到,铭瑄 GTX 1060 6G 终结者在此项测试中得到了4307分,GPU分数为3993分,DX12性能优异。




游戏性能测试:《古墓丽影:崛起》




\

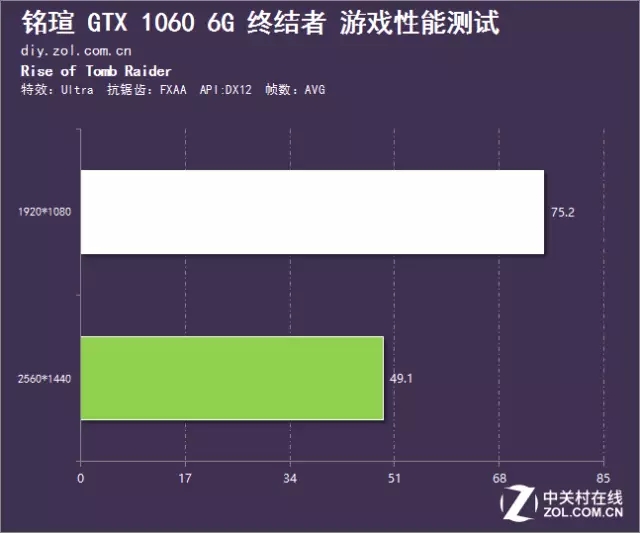

《古墓丽影:崛起》平均帧数




《古墓丽影:崛起》是年初推出的冒险类游戏,该游戏支持DX12。可以看出,铭瑄 GTX 1060 6G 终结者可以很好的支持DX12,在1080P分辨率下游戏帧数高达75帧,可以完美运行游戏;在2K分辨率下,游戏帧数有所下降但是也维持在49帧左右,可以较为流畅地进行游戏。





游戏性能测试:《全境封锁》




\
《汤姆克兰西:全境封锁》平均帧数




《全境封锁》中有大量天气和爆炸等画面效果,所以对显卡的要求比较高,其推荐配置是GTX 970。铭瑄 GTX 1060 6G 终结者在1080p下能达到59帧,可以完美运行游戏;在2K分辨率下帧数为43帧,在一些密集场景可能会略感卡顿。





游戏性能测试:《杀手6》




\

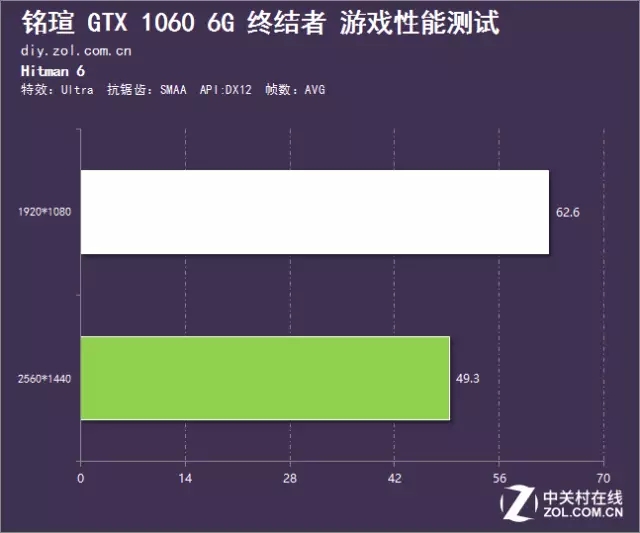

《杀手6》平均帧数




《杀手6》这款游戏中包括很多对多人大场面的描写,对显卡的要求比较高。可以看出,铭瑄 GTX 1060 6G 终结者在1080p下平均帧数达到了63帧,可以完美运行该作,而2K下的帧数为49帧,也可以较为流畅地运行游戏。




显卡功耗以及温度测试




\

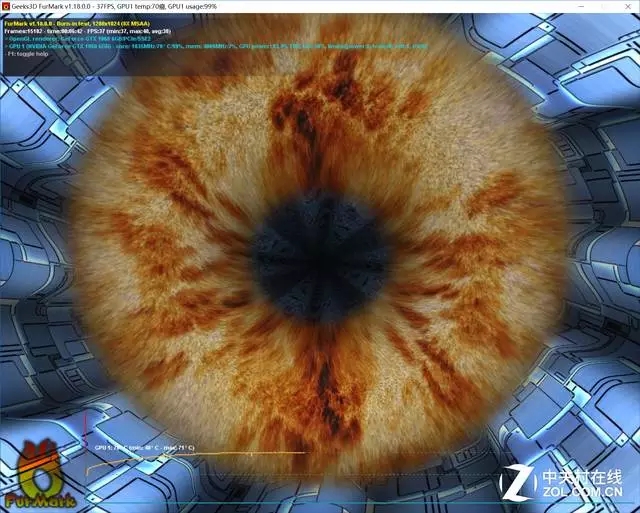

显卡烤机温度稳定为70℃





功耗方面我们则是采用Furamrk拷机,让显卡达到满载状态,然后拍摄功耗仪实时功耗。我们将参数设定为1280*1024分辨率,开启8*MSAA,在烤机7分钟之后,铭瑄 GTX 1060 6G 终结者显卡以最高满载温度70℃的情况下完成测试,显卡频率稳定在1835MHz。




显卡评测总结




铭瑄的GTX 1060 6G 终结者显卡作为铭瑄融合太极元素全新推出的非公版显卡,其性能表现十分令人满意。在基准测试环节中,照比公版有了一定程度的提升,在游戏测试环节,可以在1080p下完美运行各类3A大作,2K下也可较为流畅地进行游戏,可见其实力之强劲。




\
铭瑄 GTX 1060 6G 终结者




在散热方面,该卡也是实力不俗,全新的太极散热器将该卡的满载温度控制在70℃,这种温控能力是十分优秀的。大家都知道,新一代的Pascal架构显卡对温度极为敏感,温度越低,显卡boost后所能达到的频率越高,性能也就越强。在游戏中,该卡可以始终以1.8GHz以上的频率运行,保证游戏的流畅性。




\
铭瑄 GTX 1060 6G 终结者




另外,外观也是该卡的一大亮点。将太极元素巧妙融合的散热器和背板十分有特点,这种大胆创新的尝试让该卡别具特色,形成独树一帜的外观设计。身边的很多同事都表示非常喜欢这种外观设计,创意有个性。




\
铭瑄英文logo




相信全新的GTX 1060终结者一定会大受好评,如果你是一个追求极致性价比,并且又想彰显个性的话,这块卡绝对是一个不错的选择。
