史上最大的核心:NVIDIA帕斯卡GP100

HotChips 2016芯片大会上,NVIDIA意外地公布了帕斯卡家族顶级大核心GP100的核心照片。这些年GPU核心照公开得越来越少了,尤其是高端核心。

\

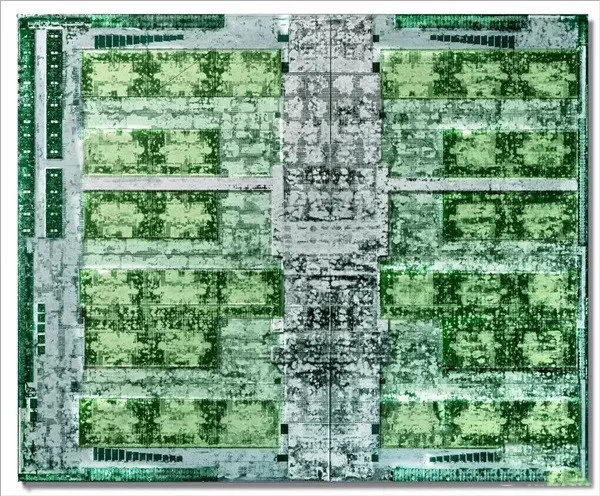

NVIDIA此番给出的核心照片也不是很详细,只有一个模糊的大概布局,但也依稀能看出SM阵列(60个),线程调度器、HBM2显存控制器和其他非核心模块。




GP100 HBM2显存的位宽虽然达4096-bit,但控制器本身并不大,这主要得感谢HBM对布线、逻辑的要求都比GDDR更低,自然有利于控制核心面积。




说起核心面积,GP100达到了惊人的610平方毫米,153亿个晶体管的它顺利成为NVIDIA乃至整个GPU历史上最庞大的核心。




此前的桂冠属于麦克斯韦家族大核心GM200,601平方毫米(80亿个晶体管),然后是AMD Fiji 596平方毫米(89亿个晶体管)。




感谢16nm FinFET工艺,晶体管数量几乎翻番,GP100的核心面积之比GM200增加了区区9平方毫米。

\

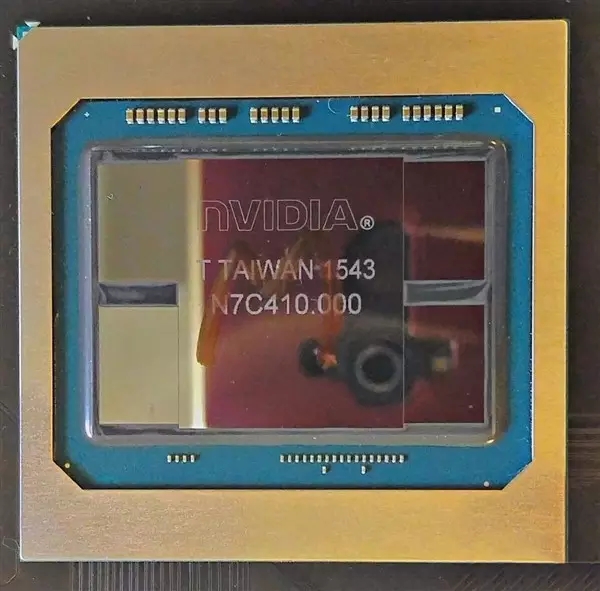

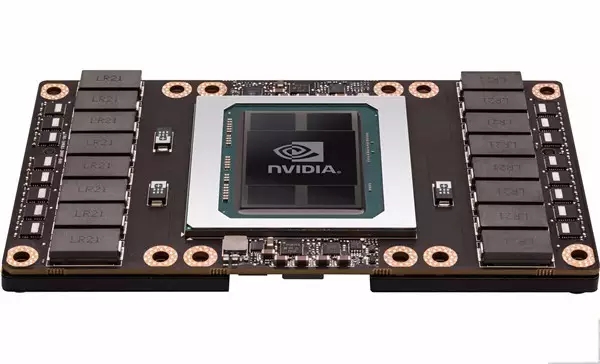

同时,NVIDIA还公布了一张完整的GP100封装照片,可以看见GP100核心与HBM2显存靠的十分之近,没有浪费任何空间,同时也可以看出,HBM2比起AMD Fury X上使用的第一代HBM要大多了。



\
