5. 低通滤波
5.1 低通的工作原理
低通全称为低通滤波电路，就是只允许一定频率以下的信号通过的电路，通常视频信号的带宽在几兆赫兹到十兆赫兹左右，更高或更低频率的信号不是我们想要的，可以理解为是噪声，一般我们只要让有用的信号通过就可以了，低通就是要去掉这些没有用的信号，不然会使2D显示质量下降。
5.2 低通的作用
低通的作用就是滤波，让视频信号输出更清晰，分辨率越高，低通的作用就越明显，完整的低通滤波电路，能保证显卡在大分辨率下仍能保持比较清晰，另外能保证色彩的色泽和文本的锐度，使人在长时间注视屏幕下感觉不疲劳。反之，则在显示画面上，无论在显示文字也要和显示图片也好，显示器都给人一种蒙蒙的感觉，看到越久，眼睛就越累。
5.3 输出控制芯片
低通滤波电路的核心在于一颗输出控制芯片，它相当于具有输出和输入通道的控制闸门，主要提供视频信号的滤波工作，从而提供视频输出的品质，目前最好的输出控制芯片是飞利浦和ST。铭瑄显卡上使用的均是这二者的输出控制芯片。
5.4 如何判断低通做工的好坏

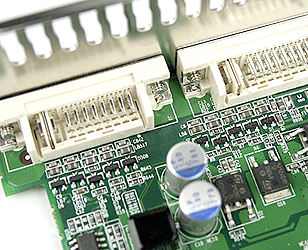

它由三极管放大电路和电容/电阻滤波电路组成，三极管放大电路作用是放大视频信号以抵消电容/电阻滤波电路造成的信号衰减。低通滤波电路通常位于接口附近的电路板上，有的显卡会被设计到PCB背后，有的会两面都存在。
低通做工的好坏我们可以通过看电路设计是否完整来判断，完整的低通各种元器件不虚焊、不空焊，不完整的低通会留出很多空焊的位置出来。

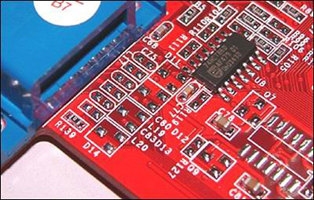

（上图为不完整的低通，出现很多空焊）
由于板形设计的原因，有些PCB上的接口位置设计是DVI和VGA可互换的，二者的低通也可能是分开设计的，因此我们在卡上面看到的有可能只有一半，但那也是完整的。
