小试改造牛刀 超公版HD7750变身HD7770

自AMD Radeon HD4000系列开始已流行刷BIOS开启核心内的流处理器单元，现在市面上也有不少的显卡推出内置双BIOS，一键切换开核等功能。开核的好处不言而喻，花更少的钱得到更强大的性能，这些都符合现时消费者追求最高性价比的购物心理。主打千元内显卡市场的HD7770和HD7750采用了全新的28nm CapeVerde核心，而后者的512个流处理器单元便是官方从核心中屏蔽而来。两个型号的市场差价大约在300元左右，那到底HD7750能不能“开核”，让用户一毛钱也不花就让显卡变身为真正的“HD7770”呢？近日已有网友进行了“开核”试验，到底能不能成功？下面笔者为大家揭开谜底。

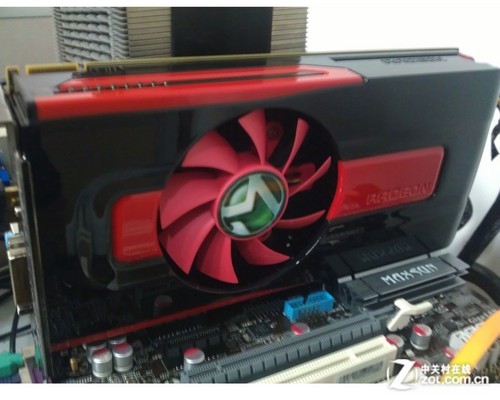

等着被网友改造的铭瑄HD7750终结者

开核平台

从外观上看，这片HD7750采用了HD7770的公版设计，所以外表上已与真正的HD7770没有任何地区别，鉴于之前提到不少A卡可以开核的说法，因此网友也当然是冲着免费午餐去了。

先到显卡BIOS集散地TECH POWER UP下载一个原装正版的HD7770 BIOS

默认BIOS下的3DMark11分数

刷HD7770 BIOS的3DMark11分数

省略刷BIOS的过程，直接DOS下写入就可以了。万众期待的一刻来临了，3DMark11已经拥有接近200分的提升，但从GPU-Z的显示信息来看，流处理器单元并依然还是512个，并没有成功开启HD7770的640个。唯一改变的是显卡的默认核心频率从900MHz变成了1000MHz，单纯数据来看，这次只能看成刷了一个高频BIOS而已，虽然此次刷BIOS开核最后以失败告终，但也不排除是个体问题，毕竟“开核”是A卡的一项大卖点。得益于网友手上这款HD7750终结者拥有单独6pin供电接口，其实显卡长期运行1G核心频率也完全没有问题，感兴趣的朋友也可以试试自己手上的HD7750能否开核。
