铭瑄H87U3 Pro评测

   随着Intel Haswell平台的推出，装机用户逐渐将目光转移到了新平台上，不过目前市面上大部分主板型号还是以Z87高端产品为主，而H87作为中端的拳头产品价格上更能让大部分用户所接受。近期，铭瑄就推出了基于全新8系芯片组的H87主板：铭瑄 MS-H87U3 Pro。至于这款主板有什么特色，相信评测过后您会得到一个客观的感受。

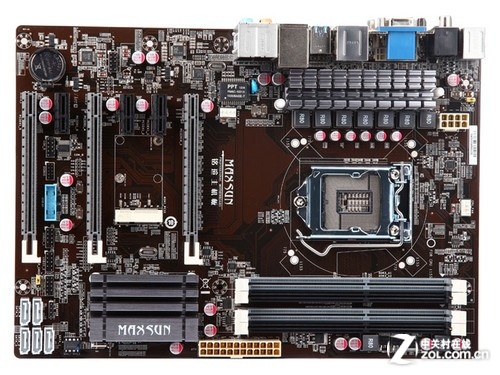

铭瑄 MS-H87U3 Pro

    铭瑄 MS-H87U3 Pro主板基于Intel H87芯片组设计，作为8系芯片组的中端型号，完美支持全新的Haswell处理器。主板整体配色采用了常见的黑色，搭配铭瑄一直以来扎实的做工和实在的用料，主板显得规整有序。在PCB板材的选用上，主板采用了常规的ATX大板设计，充足的空间让各个拓展插槽的位置并不局促，而且在散热性能上也有不错的表现。

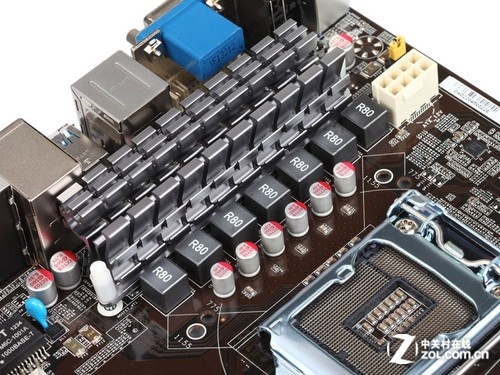

CPU供电及散热部分

    主板的供电部分采用了多相固态供电+R80铁素体电感+低温低阻抗mosfet+全固态电容的稳固设计方案，再加上高效能热管散热器等高规格的用料，保证了铭瑄这款Pro型号的主板比一般主板更加稳定。

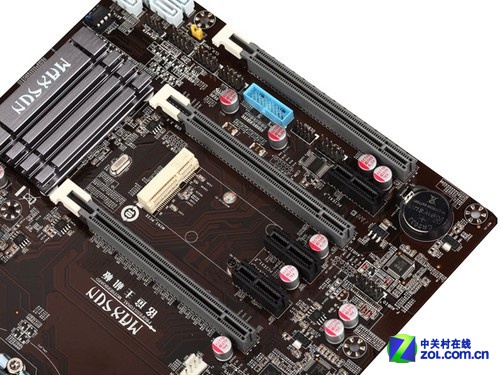

PCIe拓展插槽部分

    主板在PCIe拓展插槽部分也有不错的设计。该板提供了3条PCI-E x16插槽，3条PCI-E x1插槽，1个mini PCI-E接口。显卡插槽支持AMD的CrossFireX技术，对游戏画面有极致需求的玩家可以组建多卡，带来更好的游戏体验。


内存及磁盘接口部分

    内存支持上，该主板提了4条DDR3 DIMM内存插槽，支持玩家组建双通道组合，带来更快的使用速度。磁盘接口部分，主板提供了5个SATAIII接口，支持用户组建RAID磁盘阵列，获得快捷稳定的高质量硬盘存储体验。

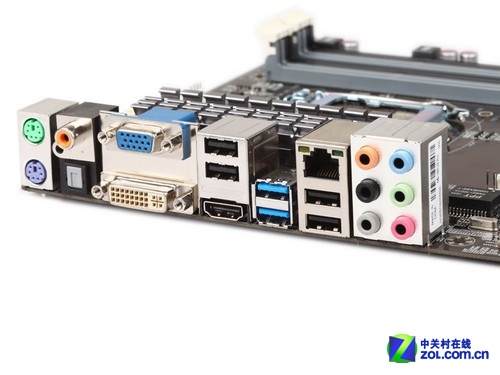

背板接口部分

    主板的I/O接口部分相比上一代H77产品规格上也有一定的提高：2个PS/2键盘鼠标通用接口，4个USB2.0接口，2个USB3.0接口，1个RJ45网络接口，1组多声道模拟音频输出接口。对于影音爱好者，主板对应提供了1组高清视频输出接口（VGA/DVI/HDMI）；对于音频爱好者，光纤输出接口和同轴输出接口的提供，让无损音源可以得到充分的发挥。

产品：MS-H87U3 Pro 铭瑄 主板

测试平台介绍及成绩汇总

●测试平台硬件及软件介绍

    在测试平台的搭建上，处理器方面，我们选择了Intel i7 4770K。该处理器拥有四核心8线程设计，主频达3.5GHz，最大睿频可达3.9GHz。由于是主板测试，显卡我们并没有采用独显，CPU带有的HD4600显示核心可以满足测试程序的需要。内存方面，我们选择了威刚XPG 1600MHz 4GB*2，主流的内存容量及频率也能充分发挥平台的性能。

威刚XPG 1600


    测试结果出来，铭瑄 MS-H87U3 Pro的测试成绩表现不错，搭配i7 4770K这款处理器及核心显卡HD4600，在街霸4和鬼泣4这两款主流游戏的默认配置下，帧数都非常流畅，相信也能轻松应对大部分网游。而对于需要消耗图形处理性能的大作，游戏玩家可以搭配独立显卡，以获得更流畅和更逼真的游戏体验。

产品：MS-H87U3 Pro 铭瑄 主板

铭瑄六大特色技术

    铭瑄主板经过了多年的发展也积累了很多经验，并通过长时间的研发得到了不错的成果。而本次的H87主板正式应用了铭瑄独家的六大特色技术，下面笔者就来一一介绍：

军规用料带来高品质

    铭瑄对于主板的用料十分考究，电容上选用了特挑级高品质电容，并经过严格的筛选，性能不达标的元器件绝不采用，该电容在稳定状态下可以工作50000小时，相比其他电容多10年的寿命。

铭瑄军规品质

    对于电感的选用上，铭瑄也不遗余力的采用了R80铁素体电感，相比传统的线圈式电感和半封闭电感拥有更强的稳定性，经过试验证明电源转换效率相比提高了10%。

    军工品质还体现在不起眼的mosfet上，作为一种广泛应用在模拟电路和数字电路中的场效晶体管，对CPU供电上起到了很重要的作用。国际级的mosfet电流控制开关，结合先进的焊栅技术的应用，可以利用PCB进行散热，从而使平台运行的温度降低30%。

不计成本的双倍铜PCB

    2盎司纯铜工艺，通俗的来讲就是在主板中采用2盎司铜线路，可以减小阻抗，降低发热量，从而提高主板的执行效率和超频的稳定性。

超对流散热技术

    超对流散热技术——铭瑄所选用的散热器，对材质和品质进行了严格的筛选，在各大网站媒体的试验评测中，散热效能相比其他主板提升了12%。三年前，铭瑄再度发力，针对热管独创超对流散热技术，对用料金属进行了特殊涂层的改进，让导热管中的冷热部分加快循环，从而提高降温对流过程，让主板即使在长时间高运转状态下，也能在温度控制上得到不错的效果。

三位防御系统

三维防御系统

    1、防短路元件是针对各类I/O接口可能发生的短路进行的人性化设计，用户可以不必担心USB口偶尔产生的短路情况。

    2、对于网卡部分可能遭受雷击的情况，铭瑄也在相应部分添加了防雷模块，其最高可阻挡6000V的瞬间电压袭击，为用户提供了保护盾。

    3、对于主板上越来越精密的元器件，各类静电的产生可能会对元器件造成不可逆的损坏或者饶人的干扰。ESD静电防护装置的添设，让上述情况不再发生。

高效节能引擎

    铭瑄高效节能引擎采用硬件式节能技术，就是在主板上架设了独立芯片（智能调节电能开关），可以通过监控主板的负载情况，进行实时的电能调节，从而在不影响日常使用的情况下，智能调控电能，达到节能环保的目的。

高效节能示意

    其智能电能调节分为动态节能与静态节能，两种不同的模式可以分别在开机和关机的情况下，最大程度的减少能源的使用。

易联无盘 E-LINK

    E-LINK(易联无盘技术）是一项颠覆传统硬盘存储方式的技术，铭瑄主板在09年就已经对该技术进行了投入，与国内4大权威知名无盘厂商进行密切的联系和合作。而现在，铭瑄全系列产品线，在硬件和BIOS中都全面装载了E-LINK技术，使用户可以真正抛弃硬盘并且管理起来更加便利，此技术对于网吧等场所是非常实用的功能，并且受到广大用户的支持。

产品：MS-H87U3 Pro 铭瑄 主板

测试总结及编辑点评

●测试总结及编辑点评

注：ZOL主板频道产品打分细节标准

满分：★★★★★ 零分：☆☆☆☆☆ 未测试不评价：-----

● 产品设计：

1、产品定位：产品的设计是否符合目标用户的需要。
2、用料品质：供电设计是否豪华，用料可否保证主板以及平台长期稳定运行。
3、市场定价：价格是否合理，比同类定位产品高减分，比同类定位产品低加分。

● 性能表现：

1、计算性能： 通过同一芯片组以及处理器，比较计算基准性能高低。
2、3D游戏性能：客观测试3D测试软件以及游戏，主观评价游戏当中的应用性。

● 人性化设计：

1、板载接口插槽：主板板载扩展插槽以及磁盘接口的数量和种类。
2、超频能力：处理器、内存以及显卡等频率的可提升空间。
3、附赠配件：通用性是否强，附件能否给用户解决临时出现的问题。
4、温度控制：通过测试了解主板板载芯片组以及供电模块等温度控制程度。
5、设计细节：产品的美观度、细节的把控、各种人性化的技术运用。




责编点评

吴俊杰H87芯片组比之Z87芯片组来说更便宜一些，如果使用不带K的酷睿处理器的话会有更高的性价比，用户在攒机的时候如果并没有购入K系列酷睿产品，那么选择H87也是不错的选择。
