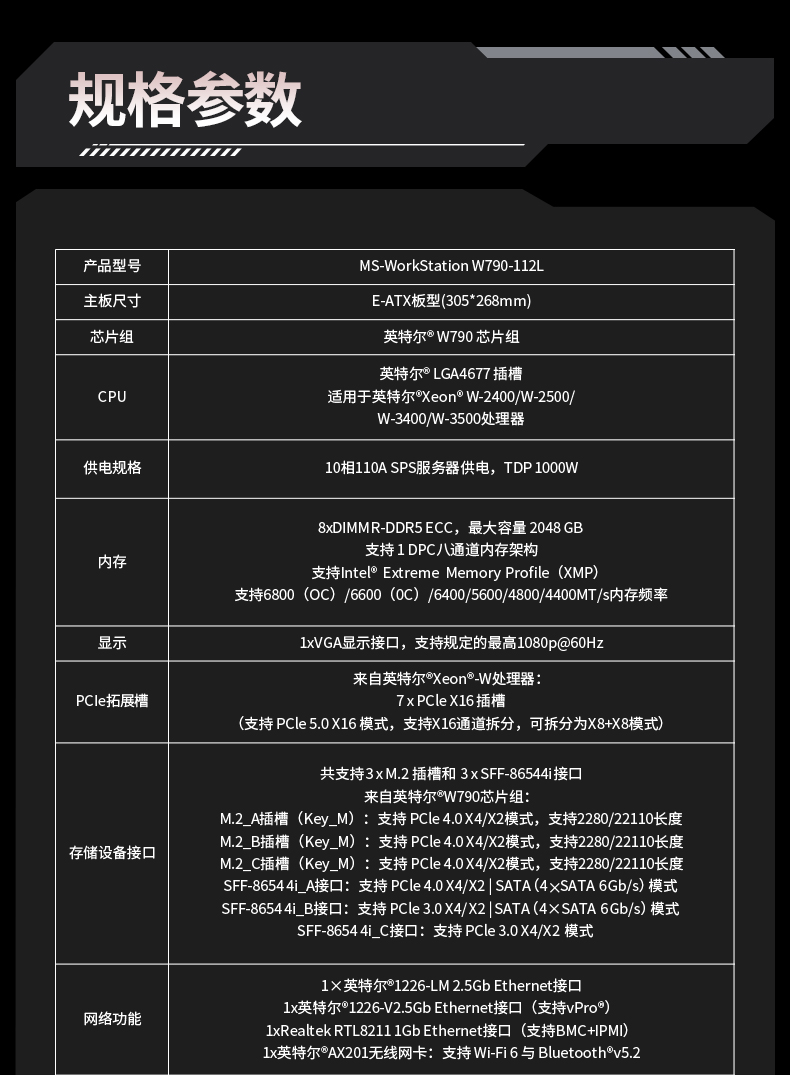

• 板型
• E-ATX (305*268mm)

• 芯片组
• 英特尔® W790 芯片组

• CPU支持
• 英特尔® LGA4677 插槽，适用于英特尔®Xeon® W-2400/W-2500/W-3400/W-3500处理器

• 供电规格

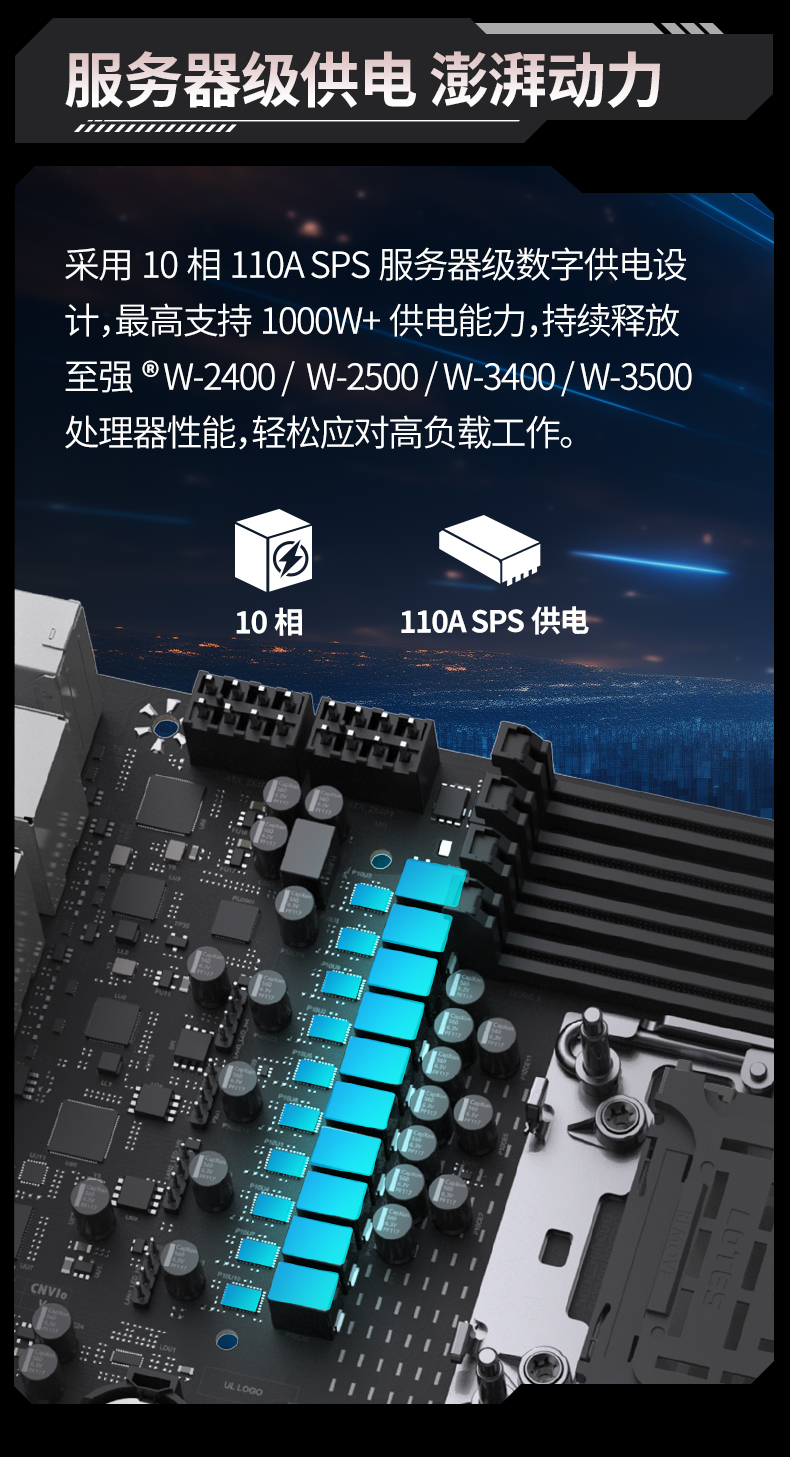

• 10相110A SPS服务器供电，TDP 1000W

• 内存支持

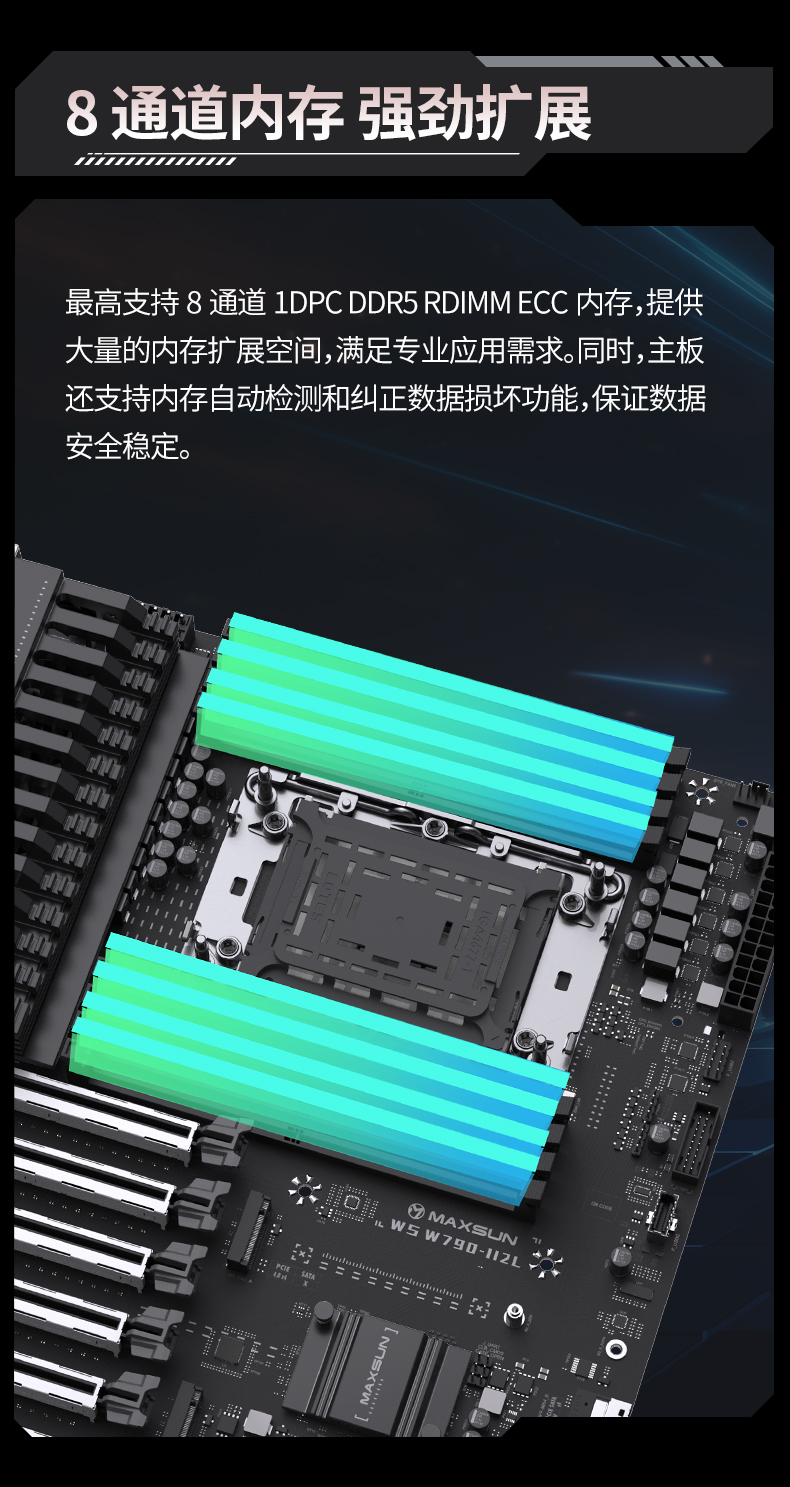

• 8xDIMM R-DDR5 ECC，最⼤容量 2048 GB。⽀持 1 DPC⼋通道内存架构；⽀持Intel® Extreme Memory Profile（XMP）；⽀持6800(OC)/6600(0C)/6400/5600/4800/4400MT/s内存频率

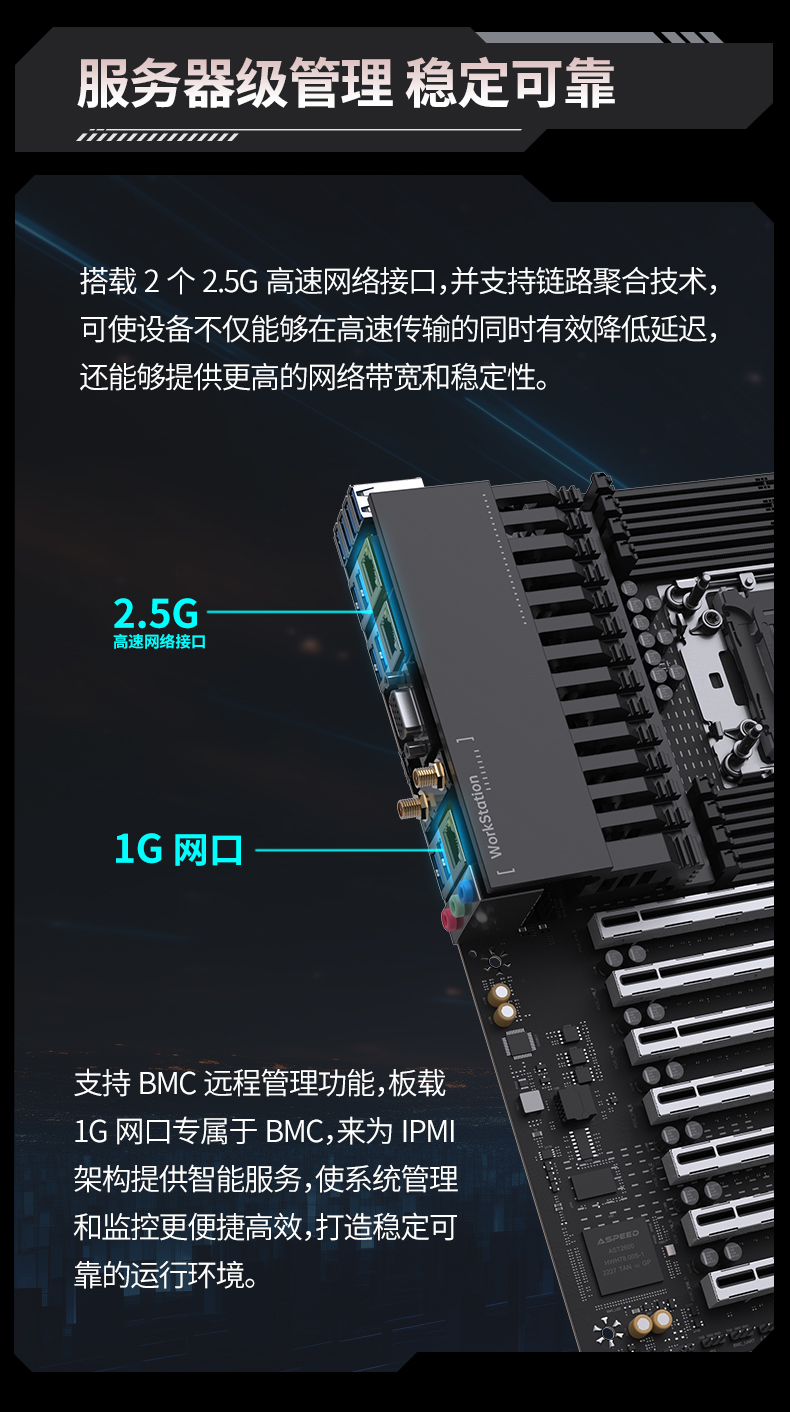

• 网络功能
• 1×英特尔®1226-LM 2.5Gb Ethernet接⼝；1x英特尔®1226-V 2.5Gb Ethernet接⼝（⽀持vPro®）；1xRealtek RTL8211 1Gb Ethernet接⼝（⽀持BMC+IPMI）；1x英特尔®AX201⽆线⽹卡：⽀持 Wi-Fi 6 与 Bluetooth®v5.2

扩展支持

• PCIe拓展槽

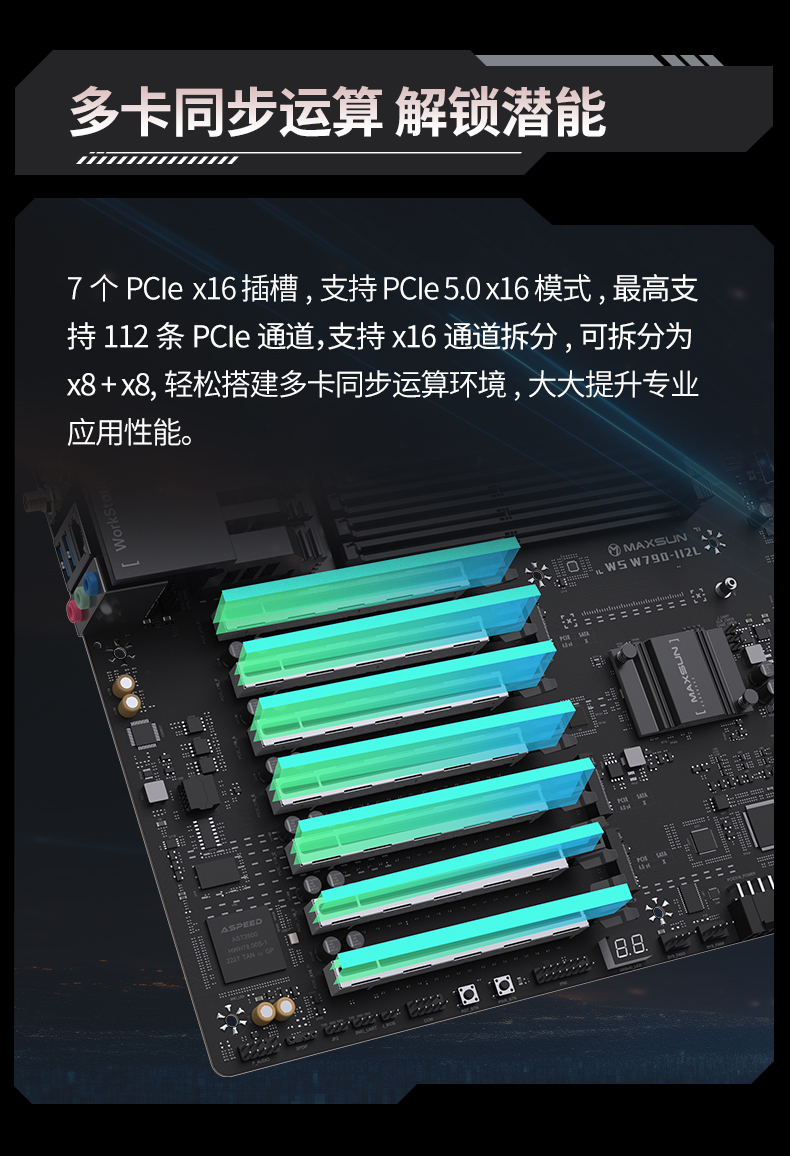

• 来⾃英特尔®Xeon®-W处理器：7 x PCle X16 插槽（⽀持 PCle 5.0X16 模式，⽀持X16通道拆分，可拆分为X8+X8模式）

• 存储设备接口

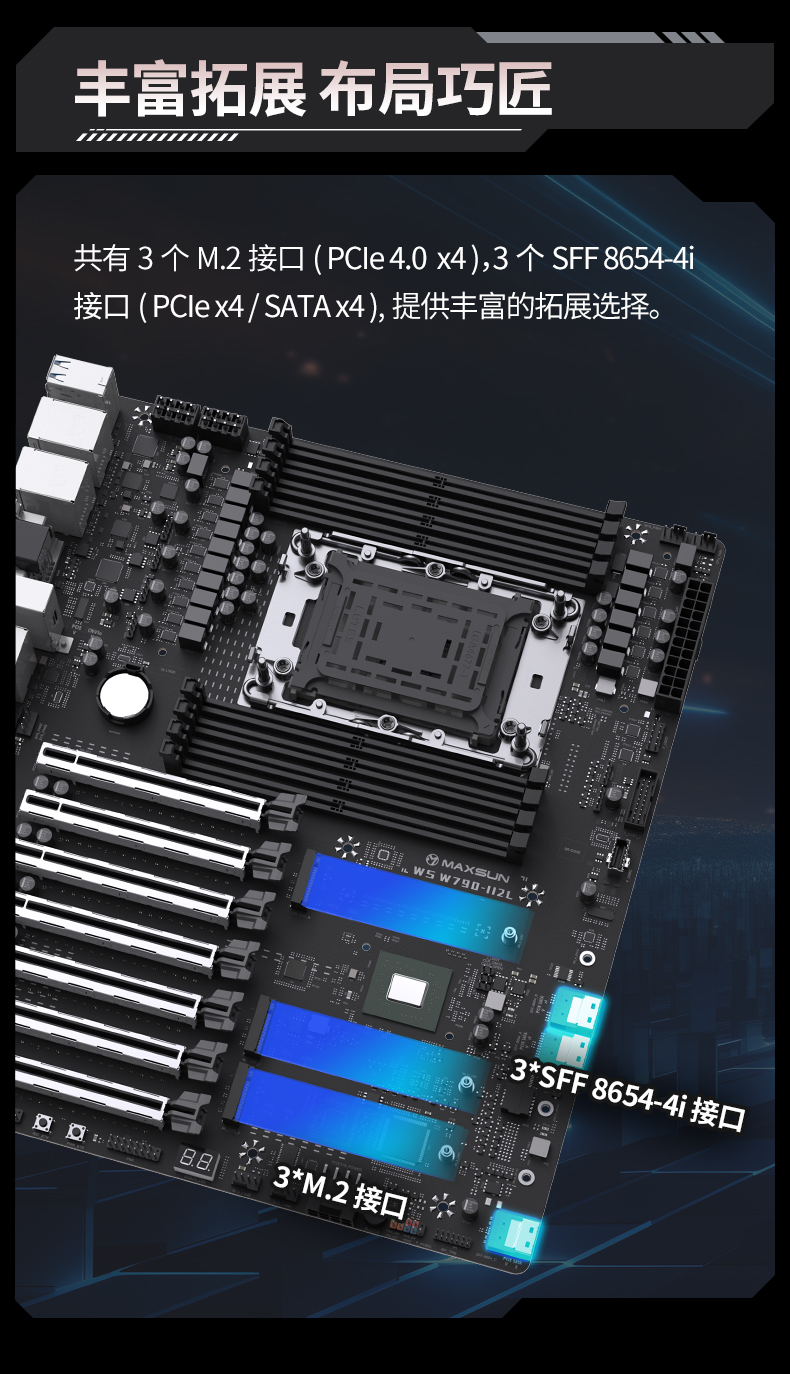

• 共⽀持 3 x M.2 插槽和 3 x SFF-8654 4i 接⼝。来⾃英特尔®W790芯⽚组：M.2_A 插槽（Key_M）：⽀持 PCle 4.0 X4/X2 模式，⽀持2280/22110长度；M.2_B 插槽（Key_M）：⽀持 PCle 4.0 X4/X2 模式，⽀持2280/22110长度；M.2_C 插槽（Key_M）：⽀持 PCle 4.0 X4/X2 模式，⽀持2280/22110长度；SFF-8654 4i_A 接⼝：⽀持 PCle 4.0 X4/X2 | SATA（4xSATA 6Gb/s）模式；SFF-8654 4i_B 接⼝：⽀持 PCle 3.0 X4/X2 | SATA（4×SATA 6Gb/s）模式；SFF-8654 4i_C 接⼝：⽀持 PCle 3.0 X4/X2 模式

I/O接口

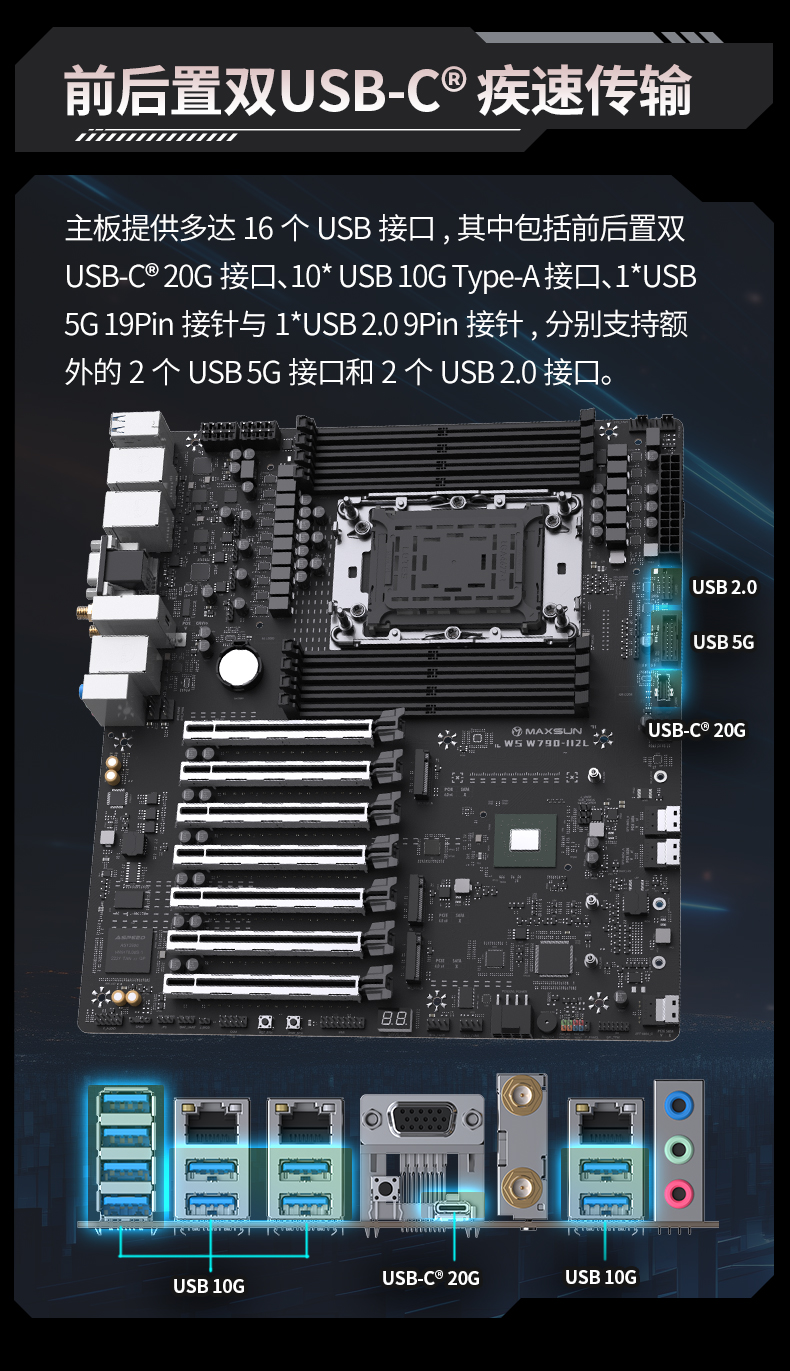

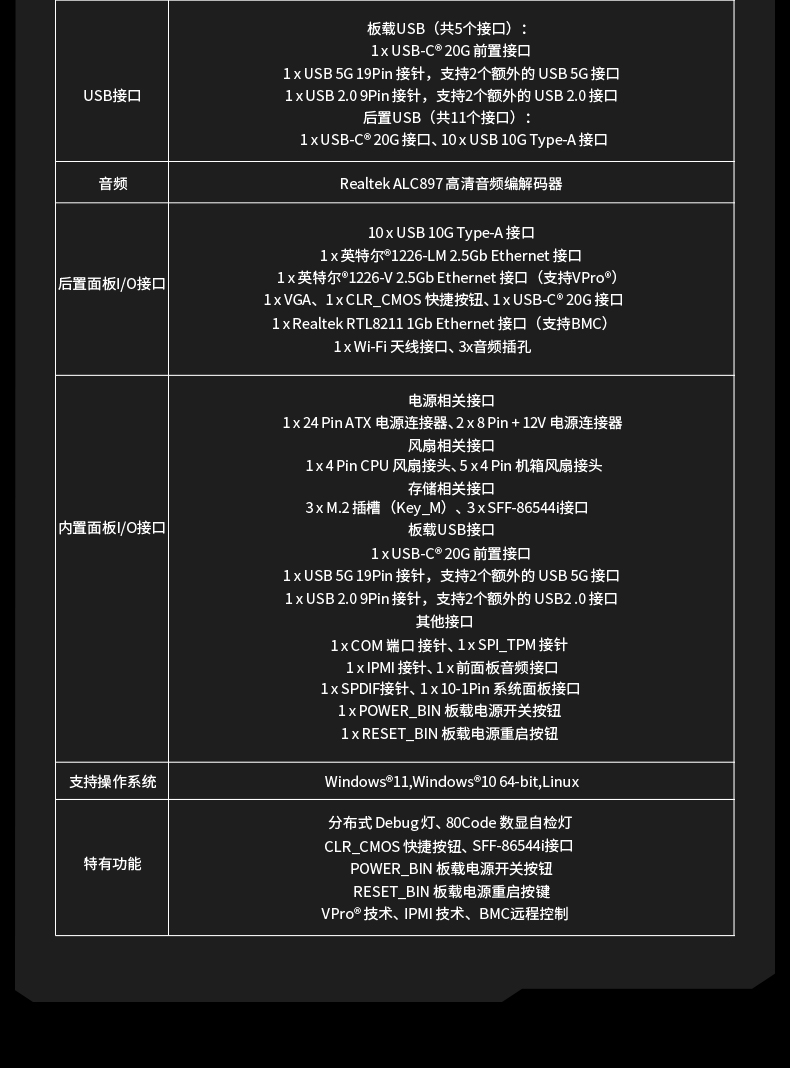

• USB接口
• 板载USB（共5个接⼝）：1 x USB-C® 20G 前置接⼝、1 x USB 5G 19Pin 接针，⽀持2个额外的 USB 5G 接⼝、1 x USB 2.0 9Pin 接针，⽀持2个额外的 USB 2.0 接⼝；后置USB（共11个接⼝）：1 x USB-C® 20G 接⼝、10 x USB 10G Type-A 接口

• 音频接口
• Realtek ALC897 ⾼清⾳频编解码器

• 显示接口
• 1 x VGA 显示接⼝，⽀持规定的最⾼ 1080p@60Hz

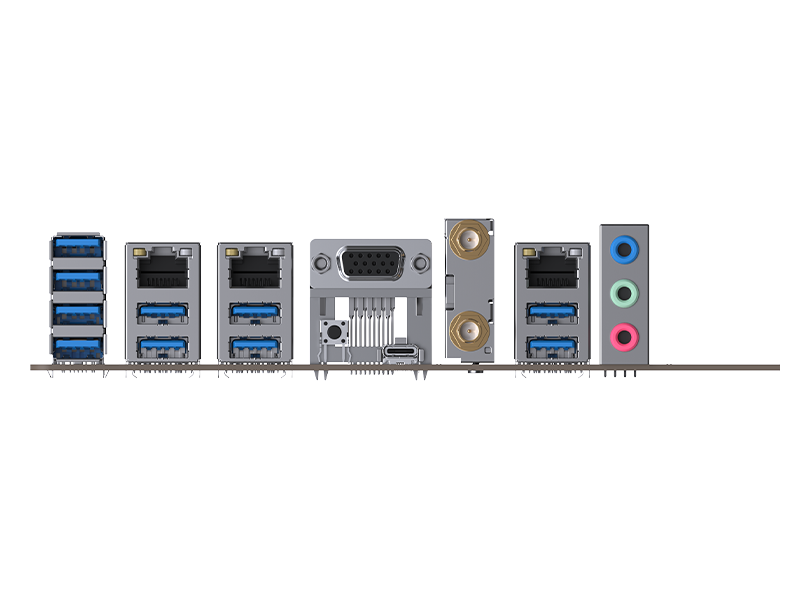

• 后置面板I/O接口
• 10 x USB 10G Type-A 接口；1 x 英特尔®1226-LM 2.5Gb Ethernet 接⼝；1 x 英特尔®1226-V 2.5Gb Ethernet 接⼝（⽀持VPro®）；1 x VGA；1 x CLR_CMOS 快捷按钮；1 x USB-C® 20G 接⼝；1 x Wi-Fi 天线接⼝；1 x Realtek RTL8211 1Gb Ethernet 接⼝（⽀持BMC）；3x⾳频插孔

• 内置面板I/O接口
• 电源相关接⼝：1 x 24Pin ATX 电源连接器、2 x 8Pin + 12V 电源连接器；风扇相关接⼝：1 x 4Pin CPU 风扇接头、5 x 4Pin 机箱风扇接头；存储相关接⼝：3 x M.2 插槽（Key_M）、3 x SFF-8654 4i接⼝；板载USB接⼝：1 x USB-C® 20G 前置接⼝、1 x USB 5G 19Pin 接针，⽀持2个额外的 USB 5G 接⼝、1 x USB 2.0 9Pin 接针，⽀持2个额外的 USB2 .0 接⼝；其他接⼝：1 x COM 端⼝接针、1 x SPI_TPM 接针、1 x IPMI 接针、1 x 前⾯板⾳频接针、1 x SPDIF接针、1 x 10-1Pin 系统⾯板接⼝、1 x POWER_BIN 板载电源开关按钮、1 x RESET_BIN 板载电源重启按钮

其他参数

• ⽀持操作系统
• Windows®11,Windows®10 64-bit,Linux

• 特有功能
• 分布式 Debug 灯；80Code 数显⾃检灯；CLR_CMOS 快捷按钮；POWER_BIN 板载电源开关按钮；RESET_BIN 板载电源重启按键；SFF-8654 4i接⼝；VPro® 技术；IPMI 技术；BMC 远程控制
